🚀 Ключевые преимущества: производительность SN65HVD72DR
- Собственная логика 3,3 В: Упрощает проектирование за счет исключения внешних преобразователей уровней для современных микроконтроллеров (МК).
- ESD промышленного класса: Защита ±15 кВ обеспечивает долгосрочную надежность в средах с высоким уровнем электрических помех.
- Оптимизированная скорость 250 кбит/с: Баланс между целостностью данных и подавлением ЭМП для промышленной шинной связи на больших расстояниях (100 м+).
- Низкое энергопотребление: Минимальный ток покоя продлевает срок службы батареи в удаленных шлюзах беспроводной связи RS485.
В техническом описании SN65HVD72DR представлен полудуплексный трансивер RS‑485 с напряжением питания 3,3 В, оптимизированный для маломощных промышленных узлов. Если перевести технические характеристики в функциональные преимущества, становится ясно, почему этот компонент в корпусе SOIC-8 является основным элементом надежных встроенных систем.
1 — Контекст: почему стоит выбрать SN65HVD72DR?
Рисунок 1: Типовое развертывание промышленного узла RS-485
Назначение устройства и прямые выгоды
Устройство представляет собой полудуплексный трансивер RS‑485, предназначенный для многоточечных топологий шин. Хотя существуют универсальные трансиверы, SN65HVD72DR специально отвечает современным требованиям к логике 3,3 В, позволяя избежать сложности использования двухканальных источников питания. Это подходит для промышленных датчиков и автоматизации зданий, где высокая устойчивость к электростатическому разряду (ESD) является обязательным условием надежной работы в полевых условиях.
Конкурентные отличия
| Характеристика | SN65HVD72DR | Стандарт RS-485 | Выгода для пользователя |
|---|---|---|---|
| Напряжение питания | 3,0 В – 3,6 В | 4,5 В – 5,5 В | Прямое подключение к МК; без преобразования уровней. |
| Защита ESD | ±15 кВ (IEC) | ±2 кВ (HBM) | Превосходная долговечность в полевых условиях. |
| Скорость данных | 250 кбит/с | До 20 Мбит/с | Снижение ЭМП; лучше для длинных кабелей. |
| Ток покоя | Низкий (Standby) | Высокий | Энергоэффективность для удаленных узлов. |
2 — Таблица кратких характеристик: анализ данных
Пределы питания и токи покоя определяют бюджет мощности. Например, диапазон 3,0–3,6 В означает, что вы можете питать устройство напрямую от стандартного регулятора литий-ионного аккумулятора без высокоэффективных buck-boost преобразователей.
| Рабочая температура | от −40 °C до 85 °C (промышленный стандарт) |
| Макс. число узлов | До 256 узлов на одной шине |
| Функции Fail-safe | Защита от обрыва, КЗ и холостого хода шины |
| Корпус | 8-контактный SOIC (D) — удобен для макетирования |
👨💻 Инженерный опыт
«При трассировке SN65HVD72DR многие инженеры упускают из виду проблему "длины ответвления". Несмотря на то, что этот чип рассчитан на 250 кбит/с, ограничение длины ответвлений до 30 см критически важно для предотвращения отражений, которые могут вызвать периодические ошибки CRC в сетях Modbus. Также всегда размещайте развязывающий конденсатор 0,1 мкФ как можно ближе физически к контакту 7 (VCC) для компенсации высокоскоростных переходных процессов при переключении». — Маркус В., старший дизайнер встраиваемых систем
3 — Распиновка и практическое применение
8-контактная схема эффективно управляет сигналами, данными и питанием. Используйте следующую логику для стабильной передачи сигналов:
- Контакты 2 и 3 (RE/DE): Можно соединить вместе для простого управления от МК (High = передача, Low = прием).
- Контакты 5 и 6 (A/B): Дифференциальные линии шины. Используйте согласующий резистор 120 Ом только на самых дальних концах кабеля.

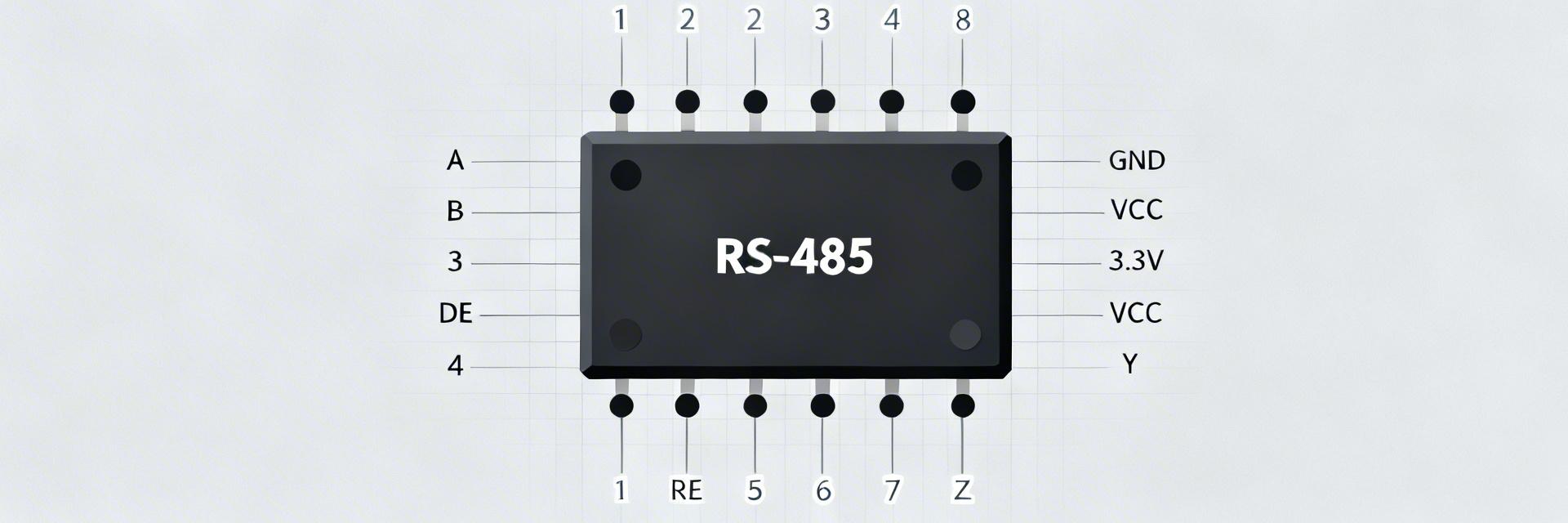

Схематичное изображение, не является точной принципиальной схемой.
4 — Контрольный список проектирования и устранение неисправностей
Предпроизводственный список
- VCC подтверждено на уровне 3,3 В ±10%?
- Терминатор 120 Ом на концах шины установлен?
- A/B разведены как дифференциальная пара?
- TVS-диоды установлены рядом с разъемом?
Типичные неисправности
- Нет связи: Проверьте логические уровни RE/DE.
- Много ошибок: Проверьте наличие обратного провода заземления.
- Перегрев: Проверьте конфликты на шине (несколько драйверов).
Резюме
SN65HVD72DR — это больше, чем просто трансивер; это страховой полис надежности для промышленных сетей. Используя его совместимость с 3,3 В и высокую устойчивость к электростатическому разряду, инженеры могут снизить сложность спецификации (BOM), гарантируя выживаемость своих устройств в суровых заводских условиях. Всегда обращайтесь к конкретной схеме распиновки SN65HVD72DR при проектировании печатной платы, чтобы оптимизировать развязку и теплоотвод для подавления шумов.
Часто задаваемые вопросы (FAQ)
В: Можно ли использовать это с 5-вольтовым МК?
О: Да, но вы должны убедиться, что RX-контакт МК выдерживает логические уровни 3,3 В, или использовать простой делитель напряжения на резисторах для линий DI/DE/RE. Однако трансивер изначально разработан для систем 3,3 В.
В: Какое максимальное расстояние для 250 кбит/с?
О: В идеальных условиях с качественной витой парой можно достичь расстояния до 500–1000 метров, хотя затухание сигнала при 3,3 В следует протестировать на дистанциях свыше 300 метров.
